很多筒子在網上搜索消防模塊接線方法和接線圖，其實消防模塊的接線方法和接線圖是不能一概而論的，不同類型的消防模塊接線方法也不一樣?，F在以常見的海灣GST-LD-8300輸入模塊和GST-LD-8301輸入/輸出模塊接線方法和接線圖為例，展示下常見的輸入模塊和輸入/輸出模塊的接線方法。
GST-LD-8300輸入模塊與現場設備的接線：
    模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻。

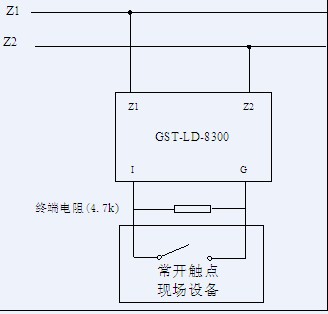

   1.模塊與具有常開無源觸點的現場設備連接方法如圖2- 30所示。模塊輸入設定參數設為常開檢線。

                                 圖2- 30

   2.模塊與具有常閉無源觸點的現場設備連接方法如圖2- 31所示，模塊輸入設定參數設為常閉檢線。

                            圖2- 31

GST-LD-8301型輸入/輸出模塊與現場設備的接線：
    模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。模塊為有源輸出時,G和NG、V+、NO應該短接，COM、S-有源輸出端應并聯一個4.7kΩ的終端電阻，并串聯一個IN4007二極管。
    1.模塊通過有源輸出直接驅動一臺排煙口或防火閥等（電動脫扣式）設備的接線示意圖如圖2- 33 (無源常開檢線輸入)、圖2- 34所示（無源常閉檢線輸入)：

圖2- 33

圖2- 34

  2.模塊無源輸出觸點控制設備的接線示意圖如圖2- 35(無源常開檢線輸入)、圖2- 36所示(無源常閉檢線輸入)：


 圖2- 35

 圖2- 36


 GST-LD-8301輸入輸出模塊現場接線模擬圖:

步：GST-LD-8301輸入輸出模塊接線，需要準備1組RVS2*1.5(信號總線)線和1組BV2*2.5電源線，我們這里以兩組普通線代替。	第二步：將線從底座后面的穿線孔穿過。將RVS2*1.5的信號總線接入到模塊底座的Z1和Z2上。
第三步：將線從底座后面的穿線孔穿過。將BV2*2.5的24V電源線接入到模塊底座的D1和D2上。	第四步：將線從底座后面的穿線孔穿過。從模塊底座的D1引一根線到底座上的NO端子。
第五步：將線從底座后面的穿線孔穿過。從模塊底座的COM端子引出一根線到現場被控設備。	第六步：將線從底座后面的穿線孔穿過。從模塊底座的D2端子引出一根線到現場被控設備。然后在GST-LD-8301輸入輸出模塊的I和G端并聯1個4.7K的電阻，同時將被控制設備的啟動信號反饋端引入到模塊的I和G端。檢查現場接線，安裝好模塊，接線完成。
