一、JB-QGL-TX3032A火災報警控制器(聯動型)產品概述

JB-QGL-TX3032A火災報警控制器(聯動型)采用立柜式式結構，立柜控制器多支持32個總線回路，每回路大242點，共計7744個總線制報警聯動控制點?？刂破骺蛇B接泰和安電子編碼、遙控編碼的T3系列智能型探測器、手動報警按鈕、輸入模塊、輸入/輸出模塊、火災顯示盤等現場外部器件。

JB-QGL-TX3032A控制器配置有一個128點“總線聯動操作鍵”和6點“直接啟動操作鍵”，接線少、可靠性高;窗口化、漢字菜單式操作界面;靈活的模塊化結構和多種功能配置選擇;配有智能化聯動操作盤;具備對控制模塊全面的自檢功能;采用二次碼編程方式，編程簡單、快捷。

JB-QGL-TX3032控制器具有聯網功能，可與泰和安司多回路列控制器進行聯網，可設置為區域機或者集中機。

二、JB-QGL-TX3032A火災報警控制器產品技術參數

信號：JB-QGL-TX3032A

主電電源：交流220V (187V～242V)

備用電池：12V/38AH 鉛酸電池4 節

液晶屏規格：7 寸TFT 液晶屏800×480

容量：大回路數：32個每回路的部件數：242 點

溫度：0℃～+42℃

相對濕度：≤95%RH，不凝露

外形尺寸：550.0mm×480.0mm×1715.0mm

三、JB-QGL-TX3032A火災報警控制器外觀結構示意圖

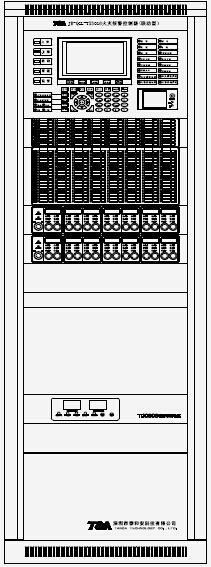

JB-QGL-TX3032A火災報警控制器(聯動型)外觀結構示意圖如圖所示(以實物為準):

JB-QGL-TX3032火災報警控制器面板示意圖 四、JB-QGL-TX3032A火災報警控制器外部接線端子

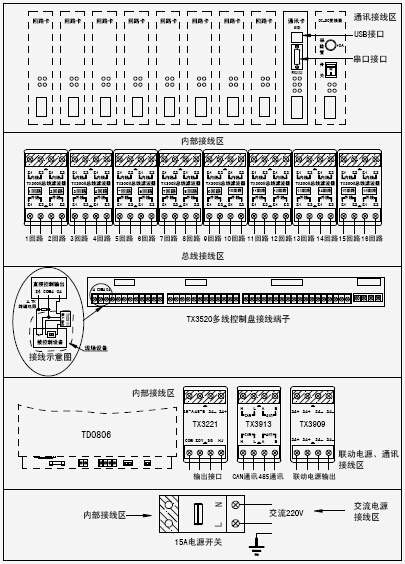

JB-QGL-TX3032A火災報警控制器外部接線端

1、多線盤01～06：直接啟動操作盤為有源常開輸出端子，啟動時閉合接+24V(每個點大輸出電流200mA);

2、多線盤I1～I6：直接啟動操作盤反饋端子，無源輸入，不用時接接入4.7K電阻;

3、多線盤COM1～COM6：直控點輸入輸出公共端;

4、(監控點啟動輸出)HJ：火警傳輸設備為有源常開輸出端子，啟動時閉合接+24V(大輸出電流100mA);

不用時接接入10K電阻;

5、(監控點啟動輸出)SG：聲光警報器為有源常開輸出端子，啟動時閉合接+24V(大輸出電流100mA);

6、不用時接接入10K電阻;

7、(監控點啟動輸出)COM：火警傳輸設備和聲光警報器的公共接線端子;

8、Z1、Z2：無極性二總線端子。

9、24V+、24V-：24V聯動電源輸出;

10、USB接口：系統或調試人員傳輸設備安裝位置、聯動邏輯等配置信息;

11、串口接口：用于連接CRT;

12、485通訊：預留(程序增加此功能，此端子才能用);

注意：連線時，任何設備的通信線A口接A口，B口接B口，請勿接反，否則系統將無法通訊。

13、CAN通訊：主、分機通訊接口端子。

注意：連線時，任何設備的通信線L口接L口，H口接H口，請勿接反，否則系統將無法通訊。
